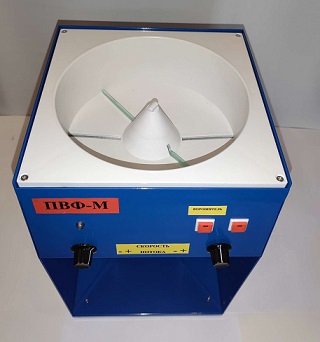

Устройство для выделения металломагнитной примеси ПВФ-М

предназначено для выделения металломагнитной примеси из проб зерновых и кормовых продуктов (муки, крупы, зерна, комбикормов и др.).

Применяется в лабораториях предприятий системы заготовок. Соответствует ГОСТ 13496.9-96, ГОСТ 20239-74

Описание:

Устройство ПВФ-М предназначено для выделения металломагнитной примеси из проб зерновых и кормовых продуктов (муки, крупы, зерна, комбикормов и др.). Применяется в лабораториях предприятий системы заготовок.

Порядок работы:

Отобрать навеску массой 1 кг от средней пробы с точностью до 1 г. Засыпать в приемный бункер и включить питание. Под желоба для выхода испытываемого продукта установить лоток. Нажать обе кнопки (правая – включение привода мешалки, левая – включение электромагнитов). Отрегулировать поток подачи муки примерно до 250г/мин. Поворот правой и левой ручки по часовой стрелке увеличивает поток продукта, против часовой стрелки – уменьшает. После того, как продукт просыплется, выключить мешалку (правая кнопка). На лоток сверху укладывается магнитный сепаратор в открытом виде, магнитная пластина которого предварительно застилается листом бумаги (размером примерно 250х200мм), причем лист должен занимать всю ширину проема (сепаратор шириной чуть меньше). Отключить электромагниты (левая кнопка), металломагнитная примесь, а также остатки продукта, падают на сепаратор, застеленный бумагой. Проверить, не осталось ли продукта с металломагнитной примесью в желобках. Если есть, аккуратно смести кисточкой на сепаратор. Приподняв бумагу с двух сторон, двигать её влево-вправо таким образом, чтобы металломагнитная примесь сосредоточилась в центре листа, затем удалить кисточкой попавший вместе с металломагнитной примесью продукт испытания. Соединить вместе четыре угла листа бумаги, аккуратно снять бумагу с металлопримесью с сепаратора. Продукт из лотка снова насыпать в приемный бункер, предварительно повернув правую и левую ручки до конца против часовой стрелки, чтобы не допустить просыпания продукта до включения электромагнитов и повторить испытание. Примесь, полученную при первом и втором испытании смешать и определить количество металломагнитной примеси согласно ГОСТ.

• Для комбикормов: ГОСТ 13496.9-96 Комбикорма. Методы определения металломагнитной примеси
• Для муки, крупы, отрубей: ГОСТ 20239-74 Мука, крупа и отруби. Метод определения металломагнитной примеси

Технические характеристики:

• Магнитная индукция, мТл: не менее 120
• Размер магнитного сепаратора, мм: 210х210х6
• Питание В; Гц: 220; 50
• Скорость вращения двигателя, об/мин: 50
• Сила притяжения электромагнита, кг: >40
• Вес пробы, кг: <1
• Количество электромагнитов, шт: 2
• Коэффициент извлечения,%: > 95
• Размеры, мм: 255х275х385
• Вес, кг: 10,0
• Температурный диапазон, ̊С: 0-40
